AT-F 固定噴嘴過熱蒸汽減溫器

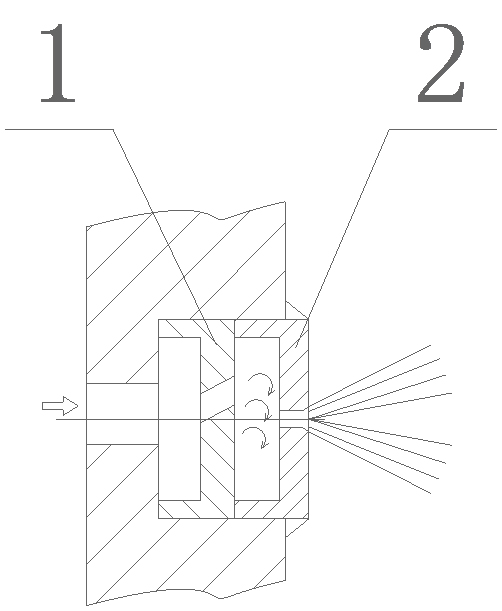

固定噴嘴工作原理簡圖

　　★ 工作原理
　　● 如圖，水流通過設置在內部的旋流裝置或稱旋流器（圖中編號1），在壓力推動下使水旋轉形成離心力，隨著一直進行，在噴出口噴出時也保持這種狀態，水被霧化打散，與蒸汽混合后迅速汽化，蒸汽被吸熱降溫。

　　● 與可變截面型噴嘴相比，固定截面噴嘴不能夠保持恒定的噴水速度。霧化特性也有變化，其可調比和霧化性是相同的， 并且可以簡化如下：
Ry=Sy=.
　　其中：△.Pmin是得到良好的霧化性所需最小壓差，一般為0.1MPa。固定噴嘴工作原理簡圖△.Pmax是最大壓差，一般為0.5～0.7MPa。
　　★ 技術參數
　　● 尺寸：減溫水連接端：DN15～20，蒸汽連接端：DN40～100
　　● 連接方式：法蘭：GB、ANSI、DIN； 焊接：同管道尺寸
　　● 壓力等級：減溫水連接端：PN16～250(ANSI 150～1500)
　　蒸汽連接端：PN16～250(ANSI 150～1500)
　　● 流量：根據工況計算，可以利用Cv值通用公式計算。
　　● 設計型式：減溫水入口端與管道垂直（標準）：鍛造一體式，帶螺紋連接、翼式墊片鎖定的噴嘴。減溫水入口端與管道平行（按需）： 焊接機構， 由鍛造件或卷壓件焊接構成 。
　　●材質：本體：碳鋼、Cr-Mo鋼、304等；
　　★ 應用場合
　　● 常用于減溫水流量小的場合，如汽封減溫減壓器中減溫噴水。
　　● 結構簡單、經濟。

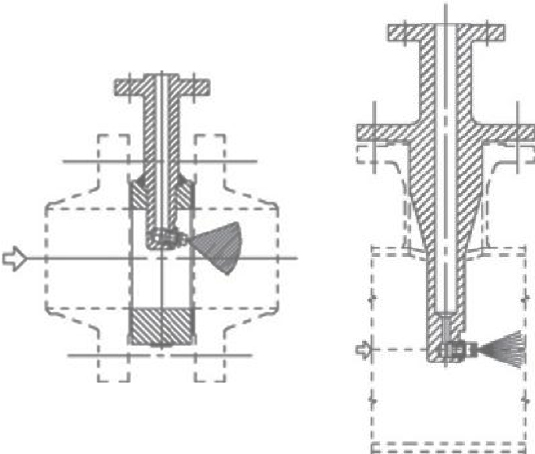

　　● 共有2種安裝形式：法蘭管座安裝、對夾法蘭安裝，如圖。
　　● 應使用清潔的軟水或冷凝水作為冷卻水，優先使用熱水，一般壓力的要求是：比蒸汽壓力高0.3～0.6Mpa。
　　● 控制噴水量的流量控制閥應優先采用精度相對高的氣動控制閥，也可采用電動控制閥，但精度稍低。
　　● 溫度控制采用 PLC 可編程控制或用戶的DCS控制。
