AT-S 變截面噴嘴過熱蒸汽減溫器
★ 工作原理
可變面積過熱蒸汽減溫器是一款彈簧輔助型產品，冷卻水通過一個或二個霧化噴嘴直線噴入蒸汽 流道，達到降低蒸汽溫度的目的。當流量減小時，其獨特的噴嘴結構通過減小流通面積來維持流速的 穩定以達到良好的噴射效果。
|
SV型彈簧背壓式噴嘴
|
1）AT-S彈簧背壓式噴嘴是減溫減壓器的核心部件之一，
減溫水直接噴入過熱蒸汽中來實現蒸汽減溫。
2）AT-S型彈簧背壓式噴嘴技術說明

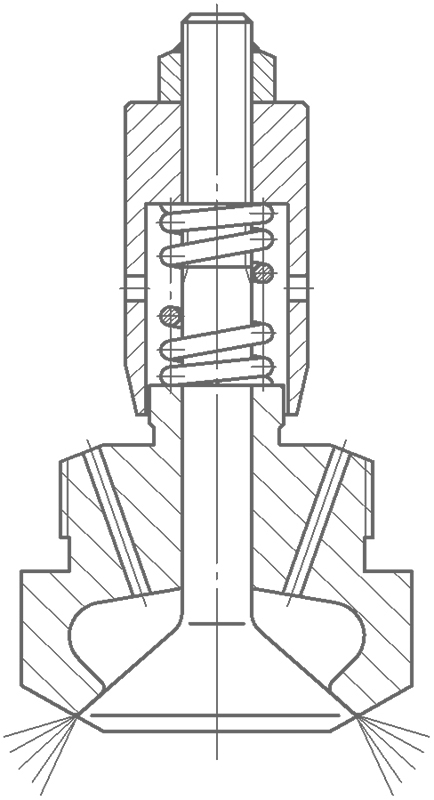

● 由螺紋連接，用小螺母鎖定。噴嘴主要部件（見上圖 )有：閥芯、噴嘴本體、 彈簧等。
● 彈簧被一個環形螺母壓縮，使閥芯緊緊壓在噴嘴座上，直到水與蒸汽之間的壓差超過其彈簧預緊力。當閥芯打開時，由于多螺旋式流道設計，水通過噴嘴的開口成螺旋式流通，使噴水流在與閥芯園錐面接觸之前呈旋流。由于以上特殊設計的流道，減溫水通過85°的噴嘴錐面后，被完全霧化。
● 當使用典型的固定截面式的笛形噴嘴時，由于出口截面恒定不變，在流量降低時噴水速度會隨之降低； 但是用SV型噴嘴時，閥芯與噴嘴本體自動調整減小流通截面，降低壓差，直到與彈簧負載力平衡。由于彈簧的預緊力，噴嘴流道中的水即使在低流量時也可保持適當?shù)母吡魉?。因此，該系列噴嘴可保證穩定的噴水效率，且與水流速無關。
★ 技術特點
● 采用彈簧輔助可變面積噴嘴來適應流量的變化，可使霧狀水珠直徑小至 100 微米；
● 標準蒸汽流量調節比達到30：1；
● 最佳能使蒸汽溫度達到飽和溫度+7℃；
● 多級CV值、CV值范圍：1～15；
● 最高工作溫度570℃；
● 最高工作壓力ANSI 2500；
● 與無彈簧輔助噴嘴比較霧化減溫效率更高，能耗更少；
● 無運動部件，操作簡單；
● 投資少，安裝維修簡單；
● 旋流霧化設計，將減溫水變成霧狀噴入蒸汽中；
● 水壓不足時噴嘴自動關閉，避免減溫水不經霧化流入蒸汽管道中；
● 具有止回閥功能，阻止蒸汽倒流入減溫水管道中；

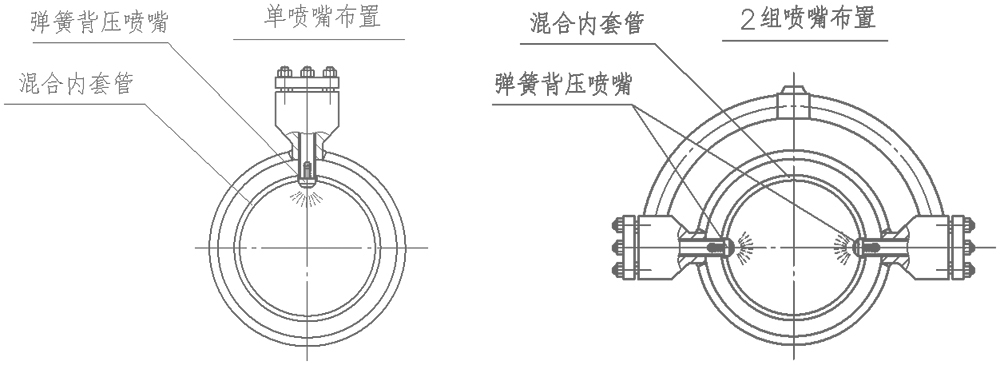

● 組合靈活，根據噴水量的多少、混合管的直徑大小及蒸汽減溫的品質，選擇噴嘴的數量和安裝方式（見圖）。
★ 技術參數
尺寸：DN20、DN32、DN40、DN50；
流量：0.1～15m3/h；
材質：閥芯17-4PH或90Cr18MoV；噴嘴本體304、ANSI431；彈簧lnconel 718 螺母ANSI 304；

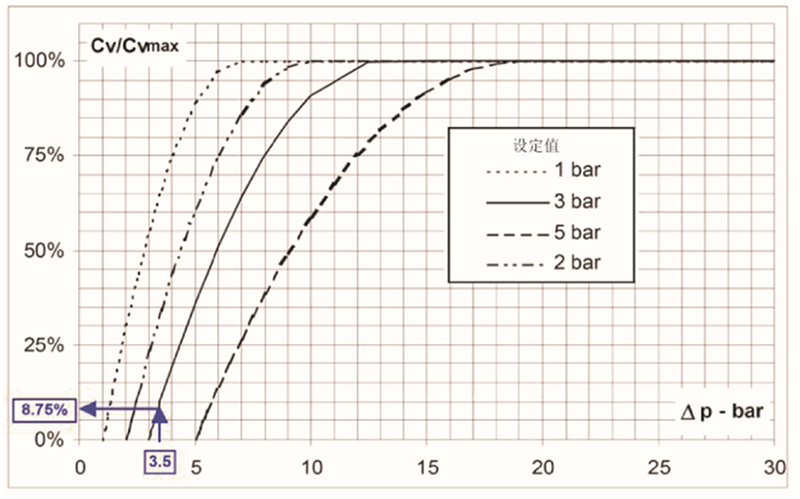

特性曲線：Cv/行程及行程/△.P 特性曲線匯總于圖2中，其給出了在不同彈簧設定彈簧設定值值時Cv值與△.P的函數關系。
彈簧的標準設定值Pt=3bar。
霧化性：不同的設定值 (1bar～5bar) 用于特殊的要求，霧化角度85°；3bar設定值是綜合考慮了保持噴水調節閥一定的背壓、閥芯最小回座力及增加減溫器調節范圍的必需性而取定的。
Cvmax /Cv,min*
△.Pmin 取 3 bar
每一個噴嘴的CVmax/Cvmin比值都是已知的，并且是變化的，與最小Cv值對應的最小壓差，作為彈簧設定值Pt的函數，可以在下圖上查出。
例如：噴嘴DN20, Pt=3bar, CVmax/Cvmin=11.4,△Pmin二3.5bar (見圖),△Pmax=30bar則Sy=33.4
