YS947H型 套筒減壓控制閥

　　★ 技術特點
　　◇ 閥體采用鑄件，成本低，也可以按要求采用鍛件；

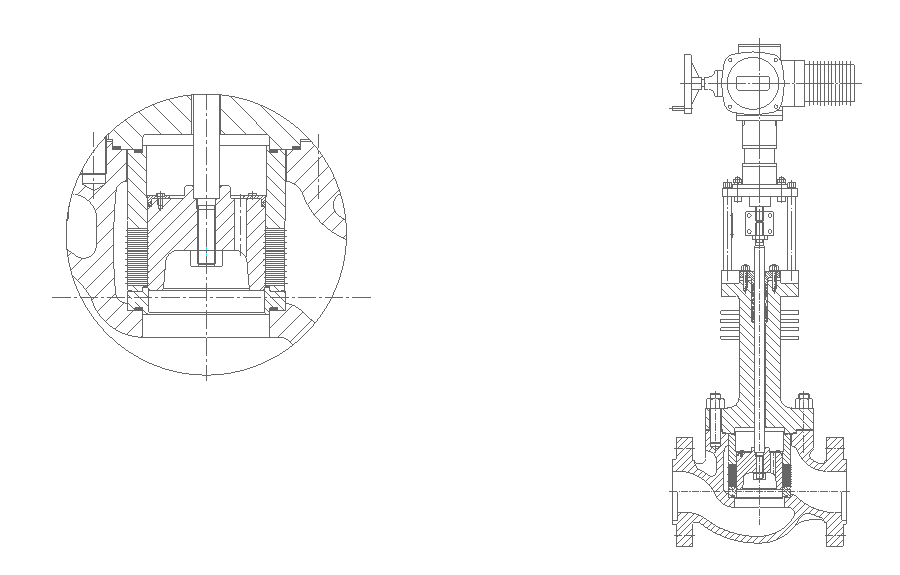

　　◇ 采用多孔套筒結構，替代傳統的線切割開窗式套筒，不平衡力小，噪音低；
　　◇ 采用單座線密封結構，替代了雙座密封結構，且在閥芯上設有增強石墨密封環，泄漏??；
　　◇ 通過在套筒上打若干小孔，實現等百分比特性調節，可調比大。
　　◇ 閥芯采用馬氏體耐熱不銹鋼，整體離子氮化處理，提高抗氣蝕、耐沖刷性能；
　　◇ 閥座、套筒等閥內件均為可拆卸結構，杜絕焊接式閥座出現延遲裂紋現象，提高了可靠性，同時更換維修方便；
　　◇ 整體散熱型閥蓋避免了由于散熱不良導致的調節精度變低。
　　★ 技術參數

公稱通徑DN(mm)	32	40	50	65	80	100
公稱壓力PN(MPa)	10
工作溫度Tw(℃)	碳鋼閥體<425；鉻鉬鋼閥體<510
工作行程	30	30	40	40	40	50
介質	蒸汽
調節特性	EQ%
減壓比	0.5～0.6
泄漏等級	Ⅳ
連接方式	法蘭：GB、ANSI； 焊接，符合NB/T47044-2014或ANSI

　　★訂貨須知
　　用戶收集現場工況，包括蒸汽流量、閥門前后蒸汽壓力、蒸汽溫度。執行器動作方式、系統控制方式、流量特性、連接接口尺寸等。
