UW2103 eDCS控制系統

　　△ 技術特點說明：
　　eDCS控制系統采用基于物聯網、大數據和知識自動化的扁平自動化體系架構，將傳統控制系統技術與物聯網信息技術深度融合，實現產品信息無縫互聯、設備狀況協同可控、資源管理全局優化。在保證控制系統高可靠性、高安全性、高開放性、易維護性的同時，具有“省事”、“省時”、“省錢”等特點。
　　■ 基于工藝設備軟件定義與智能封裝，構建智能工業裝備；滿足生產柔性組織，實現流程快速在線重構，減少品種間切換時間與操作成本；提高維護擴展性能，支持在線靈活增加生產設備、在線快速新增或調整生產流程、顯著縮短新產品研制周期；實現設備智能、產品智能、工廠智能，支撐規?；瘋€性定制需求；
　　■ 控制工程軟件平臺內嵌多語言精簡指令編譯器與集成開發環境，提供 IEC61131-3 控制編程語言、S88 批次控制與配方管理軟件，基于設備多領域工程對象模型的設備智能封裝與流程在線重構的工程設計技術，實現設備智能控制與軟件定義運行；
　　■ 豐富的典型行業算法庫，通過所構建的標準化、規范化行業控制策略庫，降低對控制設計、工程實施、日常維護的要求；保障安全聯鎖控制、生產過程控制等的有效貫徹與實施；
　　■ 自組織工業網絡，基礎設施層通過多種工業總線或無線網絡實現現場設備互聯互通；基于工業裝備智能單元描述語言，實現節點設備的統一標識和管理；采用節點自適應路徑規劃，解決感知網絡中數據收集路徑規劃問題；通過可配置組態的網絡模塊，集成多種工業網絡協議，解決現有現場總線、工業以太網等多種標準共存和兼容的問題；通過現有通信網絡接口層的互聯網接入能力，實現廣域開放互聯。
　　■ 基于邊緣計算，提供多級工程程序與工業數據安全保障措施，控制程序與計劃調度同步存儲在本地控制器，云端控制出現異常時可確保本地正常工作和管理；幫助設備廠商從傳統的預防性維護升級到新一代實時預測性維護，實現單元產品向全生命周期服務的價值延伸；提升運維效率、降低維護成本；
　　■ 基于工業裝備統一描述語言與互操作接口進行流程在線重構，避免重編程、重啟動、重布線、重鏈接，實現新設備即插即用，實現損壞維修設備快速替換，提高設備復用率，減少人力、財力投入；
　　■ 高抗干擾能力與強環境適應性，工業三級a的高抗干擾度，寬工作溫度（-20℃～70℃，增強型-40℃～85℃），IP66高防護等級，緊密結合工業裝備與工藝過程，就近配套于工業設備現場，節省大量信號電纜、機柜及控制室相關投入；
　　■ 控制工程廣域云服務，構建面向控制系統全生命周期智能監控與綜合管理一體式平臺，集中解決大規模分布式設備管控、集中監控資源使用效率等問題；支持資源批量操作，專家云端過程優化，提高管理效率；統一管理計算、存儲、網絡等資源，方便用戶快速部署，提供控制系統設計、實施、運行、維護等環節的高價值低成本云服務。
　　△ 軟件技術特色
　　■ 基于多領域工程對象模型的控制工程設計開發平臺，通過建立典型控制工程模型庫（靜動態模型與工藝數據）、控制方法庫（設備控制及過程優化算法與運行參數）、顯示界面庫（顯示與操作面板），實現控制工程設計編程的形象直觀與高效穩定；
　　■ 提供符合 IEC61131-3 標準的控制編程語言，集成邏輯控制、運動控制與過程控制為一體，開發實現支持圖形化編程（功能塊圖 FBD、梯形圖 LD、順控語言 SFC）與文本編程（結構文本 ST、指令表 IL）及多語言混合編程的集成開發環境，支持控制算法的封裝、派生、復用，實現控制算法的離線組態、在線組態、離線模擬與在線調試，提高編程效率；
　　■ 實現 Modbus、Profibus DP 等網絡驅動模塊，通過開放規范的 OPC 客戶端與服務器接口，構建分布式工程對象實時數據庫，實現系統數據與外部設備數據的全局一致與統一接口；提供可定制擴展的控制工程行業算法庫，通過設計院、設備制造商、工程公司、行業用戶，不斷提煉專家知識與工程經驗，不斷豐富行業自動化專業知識庫，顯著提高項目工程設計與編程開發效率；
　　■ 遵循 SA-S88 國際標準的批次控制與配方管理，分解生產流程及規范控制邏輯，進行基于設備的模塊封裝與流程重構；規范化生產流程，提高生產效率及設備利用率；實現安全生產，減少生產事故（冒罐、泄露、交叉污染、超溫、投錯料、成份量不對、錯誤的操作等）；保障設備安全、工藝安全、及操作安全。成功解決流程工業多品種、多批次、小批量的智能制造與智慧工廠的綜合自動化需求，有效的提高企業的競爭力；
　　■ 工程竣工圖導出功能，待到工程組態、調試、開車后，一份詳盡描述工程信息的工程竣工圖是必不可少；
　　■ 豐富的設備庫和簡潔的圖庫管理功能讓用戶能便捷地裝入已建設備，并在原有基礎上輕松地改進畫面；
　　■ 免安裝的流程畫面遠程互動訪問，通過 PC、iPad、安卓等多種智能設備即可便捷地瀏覽訪問控制現場（需嚴格用戶認證）；
　　■ 用戶功能區與安全區功能，限制工程登錄用戶操作權限，靈活多樣的組合方式完全能滿足工程現場紛繁復雜的人員權限要求，工程的安全性得到了全方位的呵護。
　　■ 工程管理器 UWinWks 實現控制工程的管理維護，具有新建、添加、修改、刪除、搜索、備份和屬性修改等功能；還可以進入各軟件功能模塊，對實時數據庫、控制策略、人機界面及用戶安全信息等進行修改；
　　■ 實時數據庫 UWinRDB 用于定義各站點的變量信息，包括各站的組成設備及屬性，各點的數據采集與轉換、報警、歷史記錄和安全區等屬性；實現系統數據的統一接口與全局一致；
　　■ 歷史數據記錄 UWinHDB 配置組態記錄點的記錄方式與記錄參數，提供高效的歷史數據查詢接口，支持在線增刪、高效壓縮、靈活查詢；
　　■ 設備管理 UWinDev 實現外部設備的配置管理；

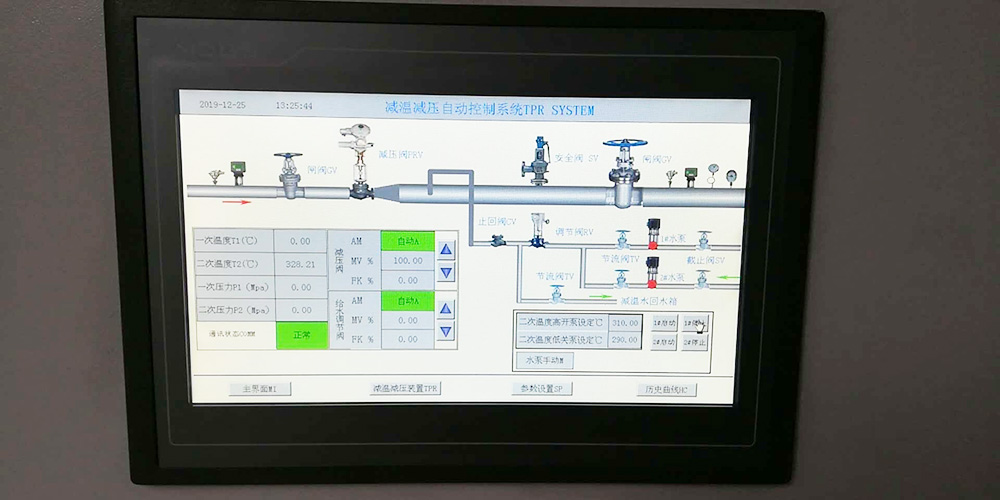

　　■ 畫面開發系統 UWinMaker 實現流程畫面繪制組態，如系統所需的總貌圖、流程圖和工況圖；畫面運行系統 UWinView 實現流程畫面的動態顯示與操作管理，通過實時數據交換完成報警、歷史記錄、趨勢曲線等監視功能；
　　■ 報警組態軟件UWinAlarm通過對報警組、報警聲音系、各報警限、報警偏差、變化率等屬性的設置來滿足不同的報警需要；
　　■ 算法編輯器UWinIEC 用于生成系統所有連續控制、邏輯控制、順序控制、特殊處理算法等控制策略；提供IEC61131-3國際標準的FBD、LD、SFC、ST和IL控制編程語言及其混合編程，支持離線、在線調試和仿真運行；
