AT-R 一體可調式過熱蒸汽減溫器

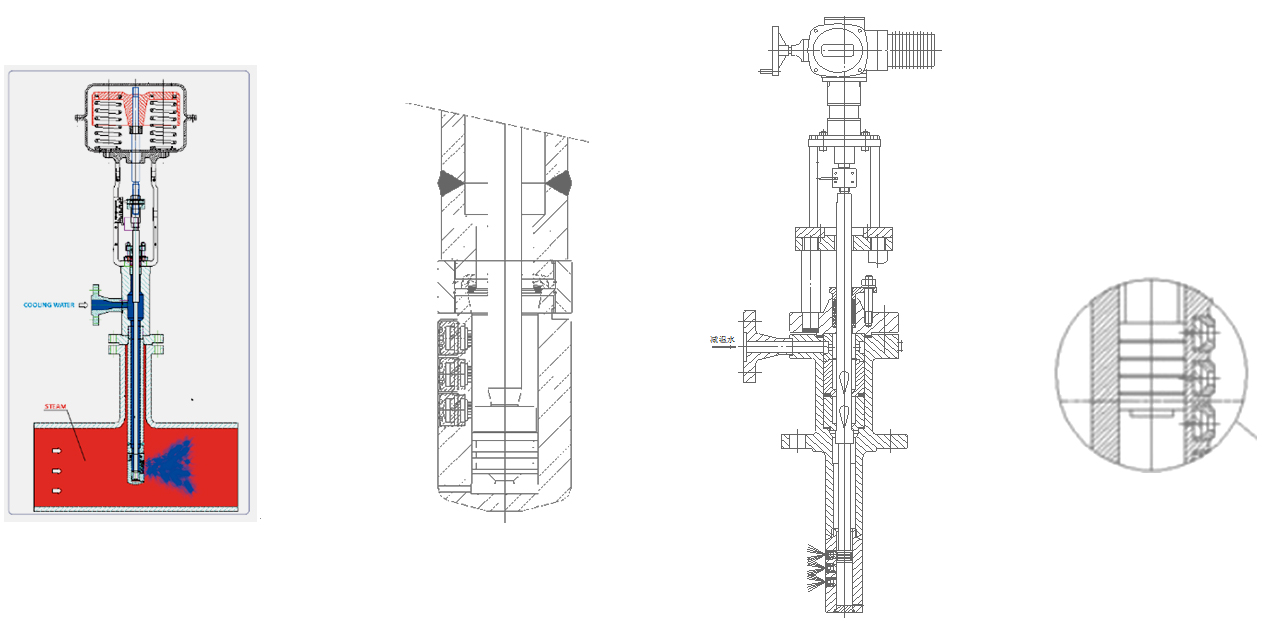

　　★ 工作原理
　　冷卻水通過一個閥體上的法蘭端口進入減溫器，直接從噴嘴管到達噴嘴頭的另一端。噴嘴管底端的活塞通過閥座與冷卻水中噴嘴露出的面積的多少來控制流量排放。隨著溫度控制系統的輸出，活塞沿著驅動器上升，噴嘴喉口開啟面積來滿足冷卻水所需要的流量特性。自帶調節水閥，能夠達到很好的霧化效果，其有高可調節比范圍，可提供廣泛的噴嘴組合形式用于滿足任何工況下蒸汽溫度的精確控制。
　　★ 技術特點
　　● 配置六或九組噴嘴結構來適應流量的變化；
　　● 標準蒸汽流量調節比達到 50：1；
　　● 最佳能使蒸汽溫度達到飽和溫度+7℃；
　　● 多級 CV 值、CV 值范圍：0.1～21.15；
　　● 最高工作溫度570℃；
　　● 最高工作壓力 ANSI 2500；
　　● 霧化減溫效率高，能耗少；
　　● 安裝維修簡單；
　　● 可替代常規笛形可調噴嘴；
　　● 本系列可調噴嘴是調節閥和噴嘴兩部分組合而成，具有調節閥和噴嘴兩個部件所有功能，因此具有調節精度高、霧化效果好、泄漏小等優點；
　　● 可調螺旋噴嘴是在笛形可調噴嘴的基礎上，安裝一定數量的螺旋噴嘴得來，使原來噴出的水由柱狀變?yōu)槁菪隣顕姵?，主要用于蒸汽?fù)荷變化較大的工況；
　　★ 控制條件
　　● 對冷卻水的要求：噴射的水的TDS（總可溶性固體物）應該盡可能低。軟化水和冷凝水是常見的選擇。使用熱水是比較好的選擇。對冷卻水的壓力的要求是：比蒸汽壓力高1～2bar。
　　● 控制閥：過熱蒸汽壓力控制閥及冷卻水的流量控制閥應采用氣動控制閥，不要采用電動控制閥。
　　● 溫度控制：維持恒定的溫度很重要，建議溫度控制應采用PLC可編程控制。
　　★ 技術參數

公稱通徑DN(mm)	20	32	50
公稱壓力PN(MPa)	4.0、10
工作溫度Tw(℃)	<485
最大流Qmax(t/h)	4.3	12	35
工作行程	30、60	60	60
設計壓差△P(MPa)	1、2、3、4、5
介質	水
調節特性	LN
流量系數 Cv	1.6	4.4	13
泄漏等級	V

　　★ 訂貨須知
　　用戶收集現場工況，包括蒸汽流量、蒸汽壓力、減溫前溫度、減溫后溫度、減溫水壓力及溫度。執行器動作方式、系統控制方式、現場的管路走向等。
